Beskrivelse

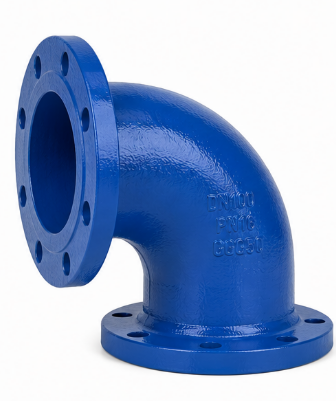

Andefodsbøjning med dobbeltflange fremstillet i duktilt jern, designet til pumpestationsafgangsledninger, lodrette stigrør og retningsændringer i rørledningen, hvor strukturel støtte og flangeforbindelse er påkrævet.

Nøglefunktioner

Integreret støttebase: Indstøbt-bundfod giver et strukturelt forankringspunkt, hvilket eliminerer behovet for separate rørstøtter eller betonvugger ved retningsændringspunkter.

Dobbeltflangekonfiguration: Flangeforbindelser ved både ind- og udløb muliggør ligetil boltet samling til tilstødende ventiler, pumper eller rørledningssektioner.

Tekniske specifikationer

Parameter	Specifikation
Produktnavn	DI Dobbeltflange Andefodsbøjning
Størrelsesområde	DN100 - DN600
Materiale	Duktiljern 500-7
Trykklasse	PN10/16/25
Flange Standard	ISO 7005-2
Belægningstype	Epoxy, Bitumen
Bøj vinkel	90 grader
Standarder	ISO 2531, EN 545

Kerne salgsargumenter

Belastningsfordeling: Basedesign spreder lodrette og vandrette trykbelastninger over et bredere fodaftryk, hvilket reducerer punktbelastningsbelastning på understøttende strukturer.

Lodret stigrørsanvendelse: Optimeret geometri til lodrette stigninger i pumpeudløb, der giver både retningsændring og strukturel støtte i en enkelt komponent.

Korrosionsbeskyttelsessystem: Fusion-bundet epoxy indvendig og udvendig belægning (minimum 250 mikron) eller bitumenbelægning i henhold til ISO 8179, med drikkevandskompatible muligheder.

Materialeholdbarhed: Duktil jernkonstruktion giver overlegen slagfasthed og mekanisk styrke sammenlignet med støbejernsalternativer.

Tilpasset boring: Flangeboremønstre tilgængelige for at matche EN 1092, ANSI B16.1, BS 4504 eller andre kundespecificerede-standarder.

Typiske applikationer

Pumpestations udledningssamlinger, hvor lodret til vandret overgang forekommer

Pipeline lodrette stigrør ved flodkrydsninger eller højdeændringer

Industrielle anlægs rørsystemer, der kræver forankrede retningsændringer

Brandvandspumpens suge- og afgangsledninger

Indløbs- og udløbsstrukturer for vandbehandlingsanlæg

Kølevandsindtag og udledningstårne

Strukturel funktion

Andefodsbøjningen fungerer som både en retningsfitting og et røranker, der overfører trykkræfter fra rørledningen ind i det understøttende fundament, og eliminerer derved separate trykfastholdelsesanordninger på disse steder.

Installationstrin

Forbered flangeoverflader
Rengør pakningsområder
Placer beslaget korrekt
Juster bolthullerne korrekt
Indsæt passende pakninger
Spænd boltene jævnt
Tjek forbindelsessikkerheden
Test systemets funktion

Overholdelse af standarder

Design og fremstilling: EN 545 / EN 598 / ISO 2531 for duktiljernsbeslag

Flangedimensioner: EN 1092-2 / ANSI B16.1 / BS 4504 / ISO 7005-2

Udvendig belægning: ISO 8179 / EN 14901

Indvendig beklædning: Cementmørtel iht. ISO 4179 eller epoxy iht. EN 14901

Test: EN 12266 / ISO 2531 bilag

Emballageoplysninger

Beskyt flangeflader
Brug pudematerialer
Bundt med stålstrimler
Placeres på træpaller
Dæk vandtæt materiale
Marker oplysningerne tydeligt
Inkluder installationsvejledninger
Tilføj kvalitetscertifikater

Efter-salgsservice

Giv 24 måneders garanti
Tilbyd teknisk rådgivning
Levere reservedele
Giv installationsvejledning
Svar hurtigt
Løs problemer effektivt
Accepter kundefeedback

Hvorfor vælge dette produkt

Denne duktile jern dobbeltflange Duckfoot Bend Albue sikrer pålidelig ydeevne. Det garanterer systemets effektivitet. Produktet opfylder internationale standarder. Fagfolk stoler på denne specialiserede montering.
